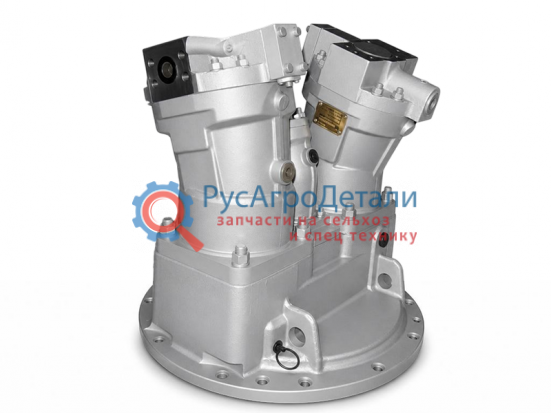

Универсальный насосный агрегат УНА-4000 — это современное решение для замены устаревших и изношенных гидравлических насосных станций на колесных экскаваторах. Он особенно востребован при ремонте и модернизации таких машин, как ЭО-3323Б (и его модификации), а также целого ряда другой спецтехники. Этот модульный агрегат призван повысить эффективность, надежность и ремонтопригодность гидравлической системы.
Назначение и Заменяемость
Основная задача УНА-4000 — служить прямой заменой устаревшим насосным агрегатам, которые устанавливались на экскаваторы производства Тверского экскаваторного завода (ТВЭКС). Агрегат является полным аналогом для следующих узлов:
- Насосный агрегат 333.20.21.01
- Насосный агрегат 333.3.55.100.220
Установка УНА-4000 не требует серьезных переделок гидросистемы, так как его присоединительные размеры и места крепления разработаны таким образом, чтобы замена штатного насоса производилась с минимальными усилиями и временем простоя техники.
Применяемость на Технике
УНА-4000 — универсальное решение для целого семейства колесных экскаваторов и других машин.
Основные модели техники, где применяется УНА-4000:
- Экскаваторы: ЭО-3323, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18, ЕА-17, ТВЭКС 5846ТМ.
- Погрузчики: ВП-05.01.
Агрегат адаптирован для работы с различными дизельными двигателями, которые устанавливались на эти машины, в частности с Д-75П1 и Д-243.
Технические Характеристики и Конструкция
УНА-4000 представляет собой сдвоенный аксиально-поршневой насос, выполненный по модульной схеме. В его основе лежит раздаточный редуктор, на который устанавливаются насосные секции.
Сводные технические характеристики:
| Параметры | Значение |
|---|---|
| Обозначение/Артикул | УНА-4000, 333.3.56.000.660 |
| Рабочий объем (суммарный) | 2 × 56 см³ + 12 см³ (гидромотор) |
| Максимальное давление | 35 МПа |
| Номинальная подача (расход) | 160 л/мин |
| Номинальная частота вращения | 1800 об/мин |
| Масса | ~ 120 кг |
| Диапазон рабочих температур | от -40°C до +80°C |
| Код ТН ВЭД | 8413.50.000 0 |
Конструктивные особенности:
- Состав: Стандартная комплектация включает два регулируемых гидронасоса 313.3.56.50.04 и один нерегулируемый гидромотор 310.12.00 (или 310.12.03).
- Модульность: Конструкция позволяет комбинировать до пяти насосных секций различных типов (регулируемых и нерегулируемых), что делает агрегат гибким в настройке под конкретные задачи.
- Привод: Агрегат может приводиться в действие через шлицевой вал, торсион или карданный вал.
Преимущества Перехода на УНА-4000
Замена штатной насосной станции на УНА-4000 дает владельцу спецтехники ряд ощутимых преимуществ:
- Повышение эффективности и производительности: УНА-4000 обеспечивает стабильную подачу рабочей жидкости под высоким давлением, что напрямую влияет на скорость выполнения рабочих циклов экскаватора.
- Высокая надежность и ремонтопригодность: Модульная конструкция значительно упрощает диагностику и ремонт. Вышедший из строя насос можно заменить отдельно, не демонтируя весь агрегат. Минимизация трубных соединений снижает риск утечек.
- Снижение эксплуатационных расходов: Простота обслуживания и высокая надежность ведут к сокращению затрат на ремонт и уменьшению времени простоя техники.
- Работа в экстремальных условиях: Агрегат сохраняет работоспособность в широком диапазоне температур (от -40°C до +80°C), что делает его пригодным для эксплуатации как в северных, так и в южных регионах.
- Увеличение ресурса гидросистемы: Оптимизированная гидравлика агрегата обеспечивает плавную работу без скачков давления, снижая ударные нагрузки на другие компоненты системы (трубопроводы, клапаны, цилиндры).
