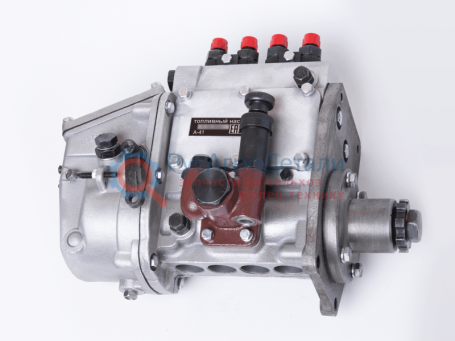

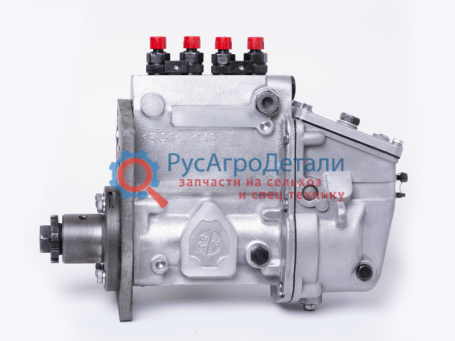

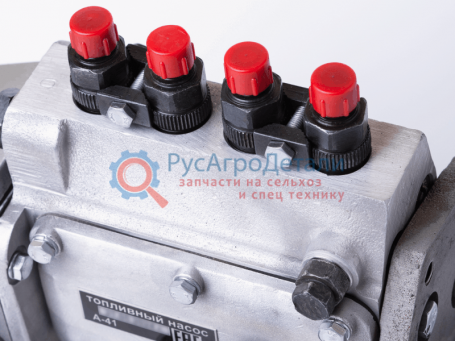

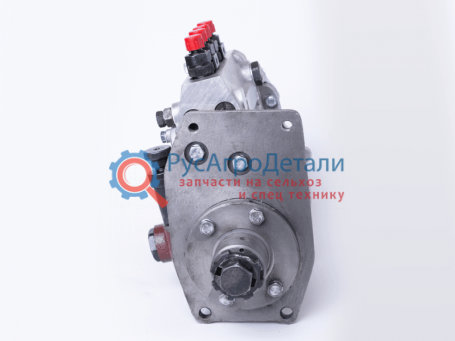

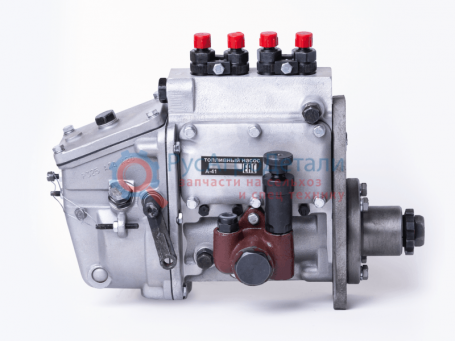

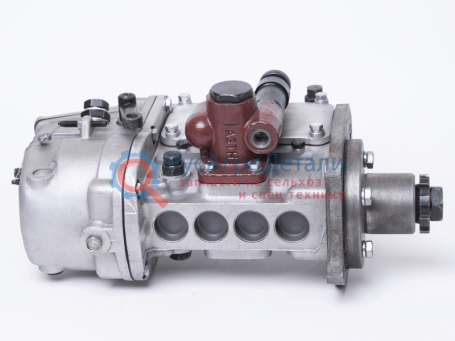

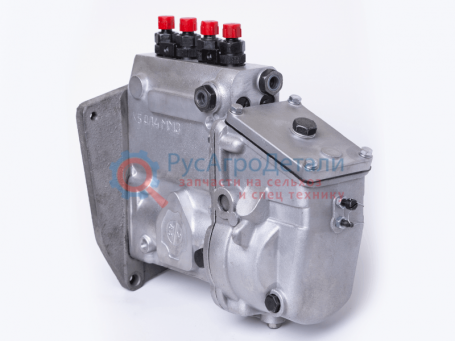

Топливный насос высокого давления ТНВД для трактора ДТ-75 Рядный, шлицевая втулка, Двигатель А-41 4УТНИ-1111005-А41
Технические характеристики:
| Параметры | Значение / Описание |
|---|---|
| Модель насоса | 4УТНИ-1111005-А41 |
| Тип насоса | Рядный, золотникового типа, с механическим всережимным регулятором |
| Применение | Трактор ДТ-75, двигатель А-41 (4-цилиндровый, рядный) |
| Количество секций (плунжерных пар) | 4 |
| Диаметр плунжера | 9,0 мм (уточняется по документации; возможен 8,5 мм) |
| Ход плунжера | 10 мм |
| Направление вращения кулачкового вала | Левое / правое (зависит от модификации; для А-41 обычно правое со стороны привода) |
| Порядок работы цилиндров | 1 – 3 – 4 – 2 |
| Максимальное давление впрыска | 175–210 кгс/см² (17,5–21 МПа) |
| Цикловая подача (номинальная) | 65–70 мм³/цикл при n=1100 об/мин (ориентировочно) |
| Регулятор | Всережимный, центробежного типа, с корректором подачи |
| Муфта опережения впрыска | Автоматическая, центробежного типа |
| Тип привода | Шлицевая втулка (шлицевое соединение с приводом от распределительного вала) |
| Топливоподкачивающий насос | Поршневого типа, низкого давления |
| Масса (сухая) | ~12–14 кг |
| Аналоги / взаимозаменяемость | 4УТНИ-Т (для турбированных версий), 33-03 (для других модификаций А-41) |
| Особенности | Установлен на тракторах ДТ-75, ДТ-75М, а также на экскаваторах и другой технике с двигателями А-41 |
Примечание: Точные значения цикловой подачи, давления и регулировочных параметров зависят от конкретной модификации насоса и должны уточняться по паспорту или технической документации двигателя.
Этот двигатель также устанавливается на бульдозер ДЗ-42, погрузчик ТО-17, пневмокаток Д-627А, асфальтоукладчики ДС-51 и ДС-48, автогрейдер Д-710А, бурильно-крановую машину БМ-802С, насосные станции СНП и другие модели сельскохозяйственной и дорожно-строительной техники. По своей конструкции и принципу работы, эта модель является аналогом насоса высокого давления А-01 с 6-тью плунжерными парами, работающего с дизельным 6-тицилиндровым двигателем А-01.
