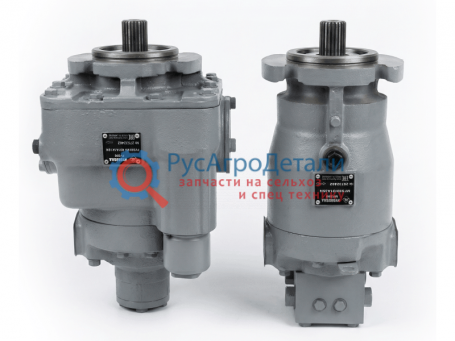

Гидростатическая трансмиссия ГСТ-71 представляет собой объемный гидропривод, предназначенный для бесступенчатого регулирования скорости движения и тягового усилия самоходных машин. Трансмиссия состоит из двух основных компонентов: регулируемого аксиально-поршневого насоса и нерегулируемого аксиально-поршневого гидромотора, соединенных по закрытой (замкнутой) гидравлической схеме.
Насос НП-71 (регулируемый) – аксиально-поршневая гидромашина с наклонным диском. Имеет левое или правое направление вращения . Преобразует механическую энергию двигателя в гидравлическую.
Гидромотор МП-71 (нерегулируемый) – аксиально-поршневая гидромашина с наклонной шайбой. Реверсивный, вращение в обе стороны. Преобразует механическую энергию двигателя в гидравлическую.
Насос подпитки (встроенный в ГСТ-71) объемом 18,03 см³/об компенсирует утечки в замкнутом контуре и поддерживает необходимое давление в линии низкого давления.
| Параметры | Значение |
|---|---|
| Рабочий объем насоса/мотора | 69,8 см³ |
| Номинальная частота вращения | 1500 об/мин |
| Максимальная частота вращения | 3000 об/мин |
| Минимальная частота вращения (насос) | 500 об/мин |
| Минимальная частота вращения (мотор) | 50 об/мин |
| Объем насоса подпитки | 18,03 см³/об |
| Номинальная объемная подача насоса | 99,5 л/мин |
| Номинальное давление нагнетания | 27 МПа |
| Максимальное давление нагнетания | 40 МПа |
| Номинальное давление подпитки | 1,5 МПа |
| Номинальный крутящий момент насоса | 319,29 Н·м |
| Полный КПД | 86% |
| Масса (без рабочей жидкости) | 103 кг |
