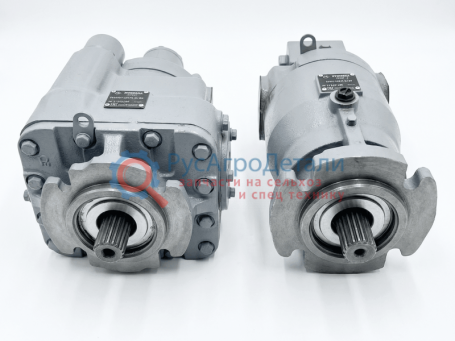

Гидростатическая трансмиссия ГСТ-33 представляет собой объемный гидропривод, предназначенный для бесступенчатого регулирования скорости движения и тягового усилия самоходных машин. Трансмиссия состоит из двух основных компонентов: регулируемого аксиально-поршневого насоса и нерегулируемого аксиально-поршневого гидромотора, соединенных по закрытой (замкнутой) гидравлической схеме.
Насос НПА-33 (НП-33) (регулируемый) – аксиально-поршневая гидромашина с наклонным диском, которая преобразует механическую энергию от двигателя в гидравлическую. Насос имеет возможность изменять рабочий объем от 0 до 33,3 см³/об, что позволяет плавно регулировать скорость движения машины . Подача и направление потока рабочей жидкости изменяются путем поворота наклонного диска. Доступны различные виды управления:
- гидромеханическое пропорциональное (рычаг)
- гидравлическое пропорциональное
- электрическое пропорциональное
- электрическое трехпозиционное
Гидромотор МПА-33 (МП-33) (нерегулируемый) – аксиально-поршневая гидромашина с наклонной шайбой, преобразующая гидравлическую энергию во вращение выходного вала. Гидромотор является реверсивным: направление вращения зависит от того, в какую из гидролиний (А или В) подается рабочая жидкость под высоким давлением . Частота вращения вала пропорциональна расходу жидкости, а крутящий момент – перепаду давлений между напорными линиями .
Насос подпитки (встроенный в ГСТ-33) объемом 12,3 см³/об компенсирует утечки в замкнутом контуре и поддерживает необходимое давление в линии низкого давления.
| Параметры | Значение |
|---|---|
| Общие параметры | |
| Рабочий объем насоса (макс./мин.), см³/об | 33,3 / 0 |
| Рабочий объем мотора (макс.), см³/об | 33,3 |
| Направление вращения | Левое / правое |
| Частоты вращения | |
| Номинальная частота вращения вала, об/мин | 1500 |
| Максимальная частота вращения (насос), об/мин | 3590 |
| Минимальная частота вращения (насос), об/мин | 500 |
| Минимальная частота вращения (мотор), об/мин | 50 |
| Давление и подача | |
| Объем насоса подпитки, см³/об | 12,3 |
| Номинальное давление нагнетания, МПа | 27 |
| Максимальное давление нагнетания, МПа | 35 |
| Номинальное/макс. давление подпитки, МПа | 1,5 / 1,8 |
| Номинальная объемная подача насоса, л/мин | 47,4 |
| Мощность, момент и КПД | |
| Номинальный приводной крутящий момент насоса, Н·м | 154,70 |
| Объемный КПД | 0,95 |
| Гидромеханический КПД | 0,9 |
| Полный КПД | 0,86 |
| Масса | |
| Масса без рабочей жидкости, кг | 75 |
