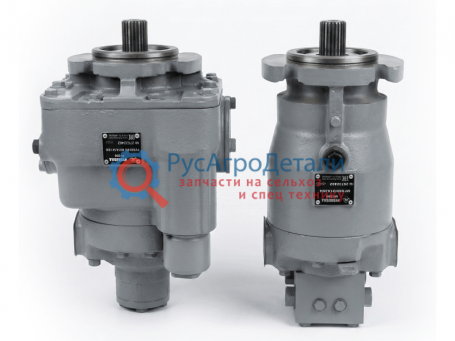

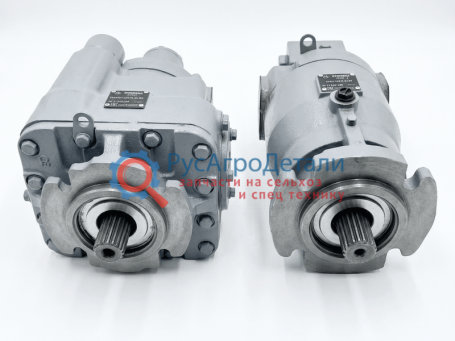

Гидростатическая трансмиссия ГСТ-112 представляет собой объемный гидропривод, предназначенный для бесступенчатого регулирования скорости движения и тягового усилия самоходных машин. Трансмиссия состоит из двух основных компонентов: регулируемого аксиально-поршневого насоса и нерегулируемого аксиально-поршневого гидромотора, соединенных по закрытой (замкнутой) гидравлической схеме.
Насос НП-112 (PVH112, PVS-112),(регулируемый) – аксиально-поршневая гидромашина с наклонным диском. Имеет левое или правое направление вращения . Преобразует механическую энергию двигателя в гидравлическую.
Гидромотор МП-112 (MFH112, MF112) (нерегулируемый) – аксиально-поршневая гидромашина с наклонной шайбой. Реверсивный, вращение в обе стороны. Преобразует механическую энергию двигателя в гидравлическую.
Насос подпитки (встроенный в ГСТ-112) компенсирует утечки в замкнутом контуре и поддерживает необходимое давление в линии низкого давления.
| Параметры | Значение |
|---|
| Общие параметры |
|
| Тип |
Регулируемый насос + нерегулируемый мотор (замкнутый контур) |
| Рабочий объем насоса (макс./мин.), см³/об |
112 / 0 |
| Рабочий объем мотора (макс.), см³/об |
112 |
| Объем насоса подпитки, см³/об |
18,03 |
| Направление вращения |
Левое / правое |
| Частоты вращения |
|
| Номинальная частота вращения вала, об/мин |
1500 |
| Максимальная частота вращения (насос), об/мин |
3000 |
| Максимальная частота вращения (мотор), об/мин |
3720 |
| Минимальная частота вращения (насос), об/мин |
500 |
| Минимальная частота вращения (мотор), об/мин |
50 |
| Давление и подача |
|
| Номинальное давление нагнетания, МПа |
27 |
| Максимальное давление нагнетания, МПа |
42-45 |
| Номинальное давление подпитки, МПа |
2,0 |
| Максимальное давление подпитки, МПа |
2,3 |
| Давление дренажа максимальное, МПа |
0,25 |
| Объемная подача насоса (мин./ном./макс.), л/мин |
53,2 / 212 / 320 |
| Мощность, момент и КПД |
|
| Номинальная потребляемая мощность (мотор), кВт |
156,4 |
| Приводной крутящий момент насоса (ном./макс.), Н·м |
501,28 / 758,76 |
| Крутящий момент мотора (номинальный), Н·м |
пропорционален перепаду давлений |
| Объемный КПД |
0,95 |
| Гидромеханический КПД |
0,9 |
| Полный КПД |
0,86 |
| Масса и габариты |
|
| Масса без рабочей жидкости (трансмиссия), кг |
127 |
