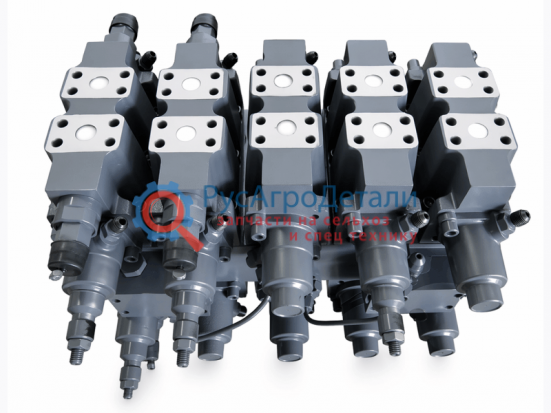

Гидрораспределитель ГР-520 314-02.52.00.000 представляет собой 10-секционный золотниковый гидрораспределитель, предназначенный для управления потоками рабочей жидкости в гидросистемах мощной строительной техники. Данная модель является одной из модификаций гидрораспределителя ГР-520, устанавливаемой на гидравлические экскаваторы.
Гидрораспределитель ГР-520 выполнен по моноблочно-секционной схеме: все 10 секций монтируются на общую плиту (основание), что обеспечивает жесткость конструкции и компактность . В состав блока входят:
| Тип секции | Количество | Назначение |
|---|---|---|
| Центральные секции (напорно-сливные) | 2 | Подключение к насосам и сливной линии |
| Рабочие секции | 8 | Управление отдельными гидродвигателями |
Гидрораспределитель ГР-520 314-02.52.00.000 предназначен для использования на гидравлических экскаваторах :
| Тип техники | Модели |
|---|---|
| Гидравлические экскаваторы | ЕК-12, ЕК-14, ЕК-18 |
| Строительные экскаваторы | ЭО-3323, ЭО-3323А (модификации) |
Маркировка ГР-520 314-02.52.00.000 имеет следующую структуру:
| Элемент | Значение |
|---|---|
| ГР | Гидрораспределитель |
| 520 | Серия/типоразмер |
| 314-02.52.00.000 | Полный заводской номер по конструкторской документации |
Номер 314-02.52.00.000 указывает на конкретное конструктивное исполнение гидрораспределителя. В отличие от ранее рассмотренных модификаций (005.20.00.00.000 и 312-01.52.00.000), исполнение 314-02.52.00.000 имеет свои особенности по комплектации и настройкам, соответствующие определенным моделям экскаваторов .
Основные параметры гидрораспределителя ГР-520 приведены в таблице ниже:
| Параметр | Значение |
|---|---|
| Условный проход, мм | 25 |
| Давление на входе, МПа: | |
| — номинальное | 25 (±1) |
| — максимальное | 30 (±1) |
| — минимальное | 1 (±0,1) |
| Максимальное давление на сливе, МПа, не более | 2 |
| Расход рабочей жидкости, л/мин: | |
| — номинальный | 250 (±15) |
| — максимальный | 300 (±15) |
| Максимальное давление настройки предохранительных клапанов, МПа, не более | 30 |
| Максимальные внутренние утечки, см³/мин, не более | 100 |
| Количество секций: | |
| — центральные (напорно-сливные) | 2 |
| — рабочие | 8 |
| Номинальный перепад давления при рабочей позиции, МПа, не более | 0,8 |
| Усилие перемещения золотника, Н, не более | 320 |
| Время срабатывания, с, не более | 0,5 |
| Масса, кг, не более | 250 |
