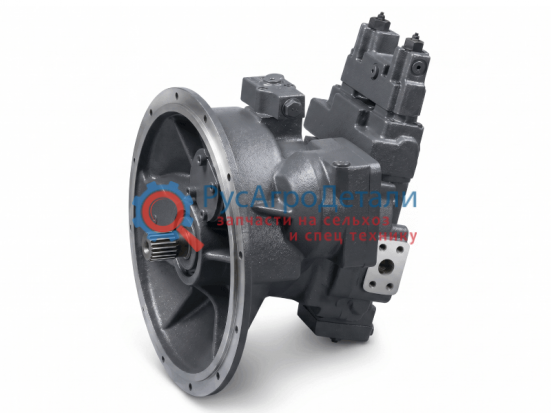

Серия A8VO — это флагманские регулируемые аксиально-поршневые насосы компании Bosch Rexroth. Модель A8VO55, разработанная по схеме с изогнутой осью (bent axis), занимает в этом семействе особое место. Она воплощает в себе инженерный баланс, обеспечивая высокую удельную мощность и исключительную надежность для широкого спектра машин — от отечественных экскаваторов «Твэкс» до тяжелых кранов и буровой техники.
Насос спроектирован для гидросистем с открытым контуром (Open Circuit) и выполнен по уникальной схеме «два насоса в одном корпусе». Эта архитектура позволяет питать два независимых гидравлических контура (например, ход и поворот платформы) от одного агрегата, что делает технику компактнее, а её гидравлику — проще и надежнее.
Расшифровка маркировки:
- A8V: Буквы обозначают семейство аксиально-поршневых насосов с изогнутой осью (Bent Axis). Это более современная и технологичная конструкция, чем насосы с наклонным диском.
- O: Указывает на работу в открытом контуре. Это значит, что насос забирает масло из гидробака, нагнетает его в систему (к гидроцилиндрам или моторам), после чего жидкость под низким давлением возвращается обратно в бак.
- 55: Это типоразмер насоса, который напрямую связан с его мощностью. Фактический максимальный рабочий объем одной секции составляет 54.8 см³ за один оборот вала.
Технические характеристики:
| Параметр | Значение | Примечание |
|---|---|---|
| Тип насоса | Аксиально-поршневой, регулируемый | |
| Конструкция | Изогнутая ось (Bent Axis) | Высокая устойчивость к нагрузкам |
| Тип гидроконтура | Открытый (Open Circuit) | |
| Макс. рабочий объем | 54.8 см³ | На одну секцию |
| Номинальное давление | 350 бар (35 МПа) | |
| Максимальное давление | 400–450 бар (40–45 МПа) | Кратковременные пики |
| Номинальная частота вращения | 2500 об/мин | |
| Макс. частота вращения | 3000 об/мин | |
| Расход (на секцию) | 137 л/мин | Суммарно: 274 л/мин |
| Потребляемая мощность | 160 кВт | |
| Крутящий момент | 611 Н·м | |
| Масса | 85 кг | В зависимости от модификации |
Устройство и принцип работы: Почему конструкция надежна
Насос A8VO55 использует схему с изогнутой осью, которая считается одной из самых надежных. Вращение вала преобразуется в возвратно-поступательное движение поршней за счет того, что ось блока цилиндров наклонена под углом к оси приводного вала.
Ключевые особенности конструкции:
- Двухпоточность: Две независимые рабочие группы поршней с общим всасывающим портом. Каждая из них питает свою гидролинию, но приводится в действие от одного вала.
- Модульность: Насос предназначен для прямого монтажа на маховик дизельного двигателя, что упрощает конструкцию и снижает вибрации.
- Отбор мощности: Имеет встроенный вал отбора мощности (PTO), позволяющий подключать дополнительные насосы (шестеренчатые или аксиально-поршневые) без изменения компоновки.
- Встроенный насос подпитки: Собственный насос обеспечивает питание системы управления и поддерживает минимальное давление в контуре.
- Система управления и регулирования
Для тонкой настройки под конкретные задачи A8VO55 оснащается различными гидравлическими регуляторами (контроллерами):
- Регулирование мощности (LA): Автоматически снижает производительность, если нагрузка на двигатель превышает заданную, предотвращая его остановку.
- Регулирование давления (DR): Поддерживает постоянное давление в системе, что необходимо при работе с гидроинструментом.
- Электрогидравлическое управление (EP): Позволяет дистанционно управлять насосом с помощью джойстиков и интеграции с электроникой машины.
- Область применения: Где устанавливается A8VO55
Насосы A8VO55 стали стандартным компонентом гидравлической системы для многих машин, особенно отечественных.
- Экскаваторы: Гусеничные и колесные экскаваторы Твэкс (ЕК-12, ЕК-14, ЕК-18), модели Эксмаш (Е130W) и импортные машины (Hitachi, Doosan, Case).
- Грузоподъемная и дорожная техника: Автокраны, краны-манипуляторы и тяжелые дорожные катки.
- Спецтехника: Буровые установки, перегружатели и коммунальная техника.
