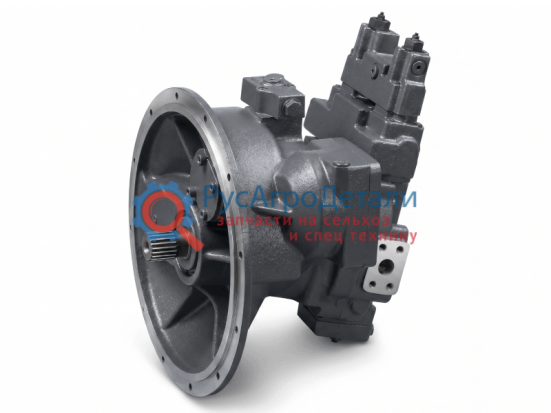

Гидронасос Bosch Rexroth A8VO120 — это пример инженерного совершенства, представляющий собой регулируемый аксиально-поршневой агрегат, который по праву считается вершиной семейства A8VO. Эта модель — не просто гидравлическая машина, а сердце сложнейших систем, питающих энергией тяжелую спецтехнику.
Расшифровка маркировки A8VO120
- A8V: Семейство аксиально-поршневых насосов с изогнутой осью (Bent Axis) — это более совершенная и надежная конструкция, обеспечивающая высокий КПД и устойчивость к нагрузкам по сравнению с насосами с наклонным диском.
- O: Открытый гидравлический контур (Open Circuit). Классическая схема, где насос забирает масло из бака, нагнетает его в систему, и после выполнения работы жидкость возвращается обратно в бак.
- 120: Типоразмер насоса, который соответствует его максимальному рабочему объему — 120 см³ на одну секцию.
Технические характеристики:
| Параметр | Значение | Примечание |
|---|---|---|
| Тип насоса | Аксиально-поршневой, регулируемый | Двухпоточный (Twin Flow) |
| Конструкция | Изогнутая ось (Bent Axis) | Высокая устойчивость к нагрузкам |
| Тип гидроконтура | Открытый (Open Circuit) | Разомкнутая циркуляция масла |
| Макс. рабочий объем | 120 см³ (на секцию) | Суммарный объем двух секций — 240 см³ |
| Номинальное давление | 350 - 380 бар (35–38 МПа) | Основное рабочее давление |
| Максимальное давление | 400 - 450 бар (40–45 МПа) | Кратковременные пиковые нагрузки |
| Номинальная частота вращения | до 2100 об/мин | Рекомендуемая рабочая скорость |
| Максимальная частота вращения | до 2400 об/мин | Предельно допустимая скорость |
| Номинальный расход | ~250 л/мин на секцию | Суммарная производительность — ~500 л/мин |
| Максимальный расход | до 288 л/мин на секцию | При максимальных оборотах |
| Потребляемая мощность | Высокая (расчетная) | Мощность на валу насоса |
| Крутящий момент | Высокий (расчетный) | При максимальном давлении и объеме |
| Вес (масса) | 133 кг | Может варьироваться в зависимости от опций. |
Конструктивные особенности: Изогнутая ось
A8VO120 спроектирован как двухпоточный агрегат — два независимых насоса с общим всасывающим портом в одном корпусе. Это главное преимущество для сложных машин (экскаваторов, кранов), где два гидравлических контура (например, ход и навесное оборудование) могут работать независимо, но приводятся от одного источника.
Ключевые элементы и системы:
- Насос подпитки: Имеет встроенный насос подпитки, который питает систему управления и поддерживает необходимое давление в контуре, обеспечивая надежную работу.
- Прямой монтаж на маховик: Насос рассчитан на установку непосредственно на маховик дизельного двигателя через специальный фланец, упрощая компоновку машин.
- Высокоточная поршневая группа: Обеспечивает высокий КПД и долговечность.
- Усиленные подшипники: Спроектированы для работы с высокими радиальными и осевыми нагрузками, гарантируя надежность в тяжелых условиях.
- Система управления: Интеллект гидросистемы
Насос оснащается различными гидравлическими регуляторами для тонкой настройки под конкретные задачи:
- LR (Регулирование мощности): Автоматически снижает производительность насоса при превышении заданной мощности на валу, защищая двигатель от перегрузки.
- LA (Автоматическое ограничение давления): Поддерживает постоянное давление в системе.
- EP (Электрогидравлическое управление): Позволяет точно управлять насосом дистанционно с помощью электрических сигналов от джойстиков или бортового компьютера.
- HD/HW (Гидравлическое и ручное управление): Прямое гидравлическое или механическое управление от рукоятки в кабине.
- Область применения: Где устанавливается A8VO120
A8VO120 стал стандартным компонентом в гидросистемах тяжелой техники, где требуется высокая мощность и надежность:
- Строительная техника: Гусеничные экскаваторы (Caterpillar 325/330, Hitachi ZX280/300, Volvo EC290, Hyundai R290, Komatsu PC300, Doosan DX300).
- Буровая и дорожная техника: Буровые установки, дорожные катки (Bomag BW226).
- Лесная техника и погрузчики: Лесозаготовительные машины, вилочные погрузчики, фронтальные погрузчики, работающие в тяжелых условиях.
- Промышленность: Прессы, металлургическое оборудование, стационарные установки.
