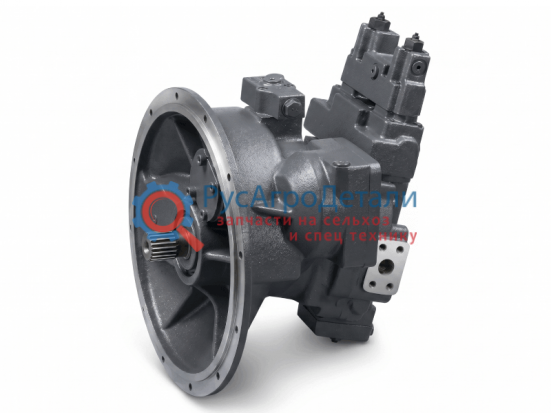

Гидронасос Bosch Rexroth A8VO107 — это один из наиболее сбалансированных представителей в линейке A8VO. Имея рабочий объем 107 см³ на секцию, он предлагает оптимальное соотношение мощности и производительности, что делает его популярным компонентом в гидравлических системах многих тяжелых машин.
Код в названии насоса раскрывает его конструктивные особенности:
- A8V: Семейство аксиально-поршневых насосов с изогнутой осью (Bent Axis). Это более надежная и долговечная конструкция по сравнению с насосами с наклонным диском, особенно при высоких нагрузках.
- O: Открытый гидравлический контур (Open Circuit). Это классическая схема, где насос забирает масло из бака и после выполнения работы жидкость возвращается обратно.
- 107: Типоразмер насоса, который соответствует его максимальному рабочему объему — 107 см³ на одну секцию.
Технические характеристики:
| Параметр | Значение | Примечание |
|---|---|---|
| Тип насоса | Аксиально-поршневой, регулируемый | Двухпоточный, с изогнутой осью (bent axis) |
| Тип гидроконтура | Открытый (Open Circuit) | Разомкнутая циркуляция масла |
| Макс. рабочий объем | 107 см³ (на секцию) | Суммарный объем двух секций — 214 см³ |
| Номинальное давление | 350 бар (35 МПа) | Основное рабочее давление |
| Максимальное давление | 400 бар (40 МПа) | Кратковременные пиковые нагрузки (до 420 бар у некоторых модификаций) |
| Номинальная частота вращения | 2150 об/мин | Рекомендуемая рабочая скорость |
| Максимальная частота вращения | 2450 об/мин | Предельно допустимая скорость |
| Номинальный расход | 230 л/мин (на секцию) | Суммарная производительность — до 460 л/мин |
| Потребляемая мощность | 268 кВт | Мощность на валу насоса |
| Крутящий момент | 1192 Н·м | При максимальном давлении и рабочем объеме |
| Масса | 116 кг | В базовом исполнении |
Конструктивные особенности:
A8VO107 спроектирован как двухпоточный агрегат — два независимых насоса с общим всасывающим портом в одном корпусе. Это ключевое преимущество для сложной техники (экскаваторов, кранов), где два контура (например, ход и навесное оборудование) могут работать независимо, но приводятся от одного источника.
Ключевые элементы и системы:
- Прямой монтаж на маховик: Насос рассчитан на установку непосредственно на маховик дизельного двигателя через специальный фланец, упрощая компоновку машин.
- Вал отбора мощности (PTO): Предусмотрена возможность подключения дополнительных насосов (например, шестеренчатого типа) через коробку отбора мощности.
- Насос подпитки: Имеет встроенный насос подпитки (объемом 8,6 см³), который питает систему управления и поддерживает необходимое давление в контуре, обеспечивая надежную работу.
- Предохранительные клапаны: В конструкции предусмотрены встроенные клапаны для защиты системы от перегрузок и обеспечения стабильности работы.
- Система управления
Насос оснащается различными гидравлическими регуляторами для точной настройки под конкретные задачи:
- Индивидуальный регулятор мощности: Автоматически снижает производительность насоса при превышении заданной мощности на валу, защищая двигатель от перегрузки.
- Управление нагрузкой (Load Sensing, LS): Система с датчиком нагрузки позволяет насосу подавать ровно столько масла, сколько требуется потребителю в данный момент, что экономит топливо и снижает тепловыделение.
- Варианты исполнения: Доступен широкий спектр модификаций с разными типами регуляторов, фланцев, валов и присоединительных портов для адаптации к конкретному применению.
- Область применения
A8VO107 стал стандартным компонентом в гидросистемах тяжелой техники, где требуется высокая мощность и надежность:
- Строительная техника: Гусеничные экскаваторы (Caterpillar 320B, 322B, 325B), колесные экскаваторы.
- Грузоподъемная техника: Автокраны, краны-манипуляторы.
- Горная и специальная техника: Буровые установки, перегружатели.
- Сельскохозяйственная техника: Мощные тракторы, комбайны.
