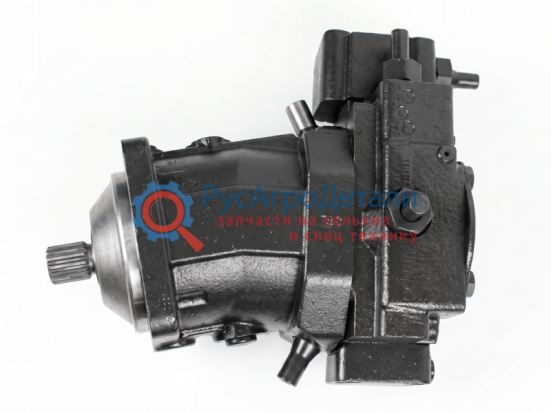

Гидронасос Bosch Rexroth A7VO28 — это яркий пример немецкой инженерной мысли, воплощенной в компактном и сверхнадежном гидравлическом агрегате. Эта модель открывает линейку A7VO и по праву считается «золотой серединой» для техники, где критически важны высокая мощность в ограниченном пространстве и способность выдерживать серьезные нагрузки.
Название A7VO28 несет в себе точную информацию о типе и возможностях агрегата:
- A7V: Семейство аксиально-поршневых регулируемых насосов с поршневой группой.
- O: Конструкция с изогнутой осью (Bent Axis) для работы в открытом гидравлическом контуре (Open circuit).
- 28: Рабочий объем насоса, который составляет 28 см³ за один оборот вала.
Технические характеристики:
| Параметр | Обозначение | Значение |
|---|---|---|
| Тип насоса | Аксиально-поршневой, регулируемый, с изогнутой осью | |
| Тип контура | Открытый (Open Circuit) | |
| Максимальный рабочий объем (номинальный) | Vg max | 28.1 см³ |
| Номинальное давление | pnom | 350 бар (35 МПа) |
| Максимальное давление | pmax | 400-450 бар (40-45 МПа) |
| Максимальная частота вращения | nmax | до 3400-3600 об/мин |
| Номинальный расход | qv nom | до 89 л/мин (при Vg max и 3150 об/мин) |
| Максимальная мощность | Pmax | 52 кВт (при 3150 об/мин и 350 бар) |
| Максимальный крутящий момент | Tmax | 156 Н·м (при Vg max и 350 бар) |
| Масса | m | 17 кг |
| Рабочая жидкость | Минеральные масла (HLP) по DIN 51524, био-масла |
Конструкция и принцип действия:
В основе A7VO28 лежит проверенная временем конструкция с изогнутой осью (Bent Axis design). Эта технология считается одной из самых надежных и эффективных в гидравлике.
Ключевые компоненты:
- Корпус и вал: Прочный чугунный корпус устойчив к вибрациям. Вал передает крутящий момент от двигателя к блоку цилиндров.
- Блок цилиндров и поршневая группа: Вращающаяся группа с 7 или 9 поршнями, которые скользят по неподвижной распределительной шайбе.
- Поворотный узел: Изогнутая ось, угол которой можно изменять для регулировки подачи.
- Принцип работы:
Вращение вала заставляет блок цилиндров и поршни вращаться. Благодаря изогнутой оси, при вращении поршни совершают возвратно-поступательное движение, которое создает всасывание и нагнетание.
Регулировка подачи: Плавно изменяя угол изгиба, можно менять ход поршней, а значит, и объем подаваемого масла (от 0 до 100%).
Система управления:
Гибкость насоса достигается за счет различных контроллеров (регуляторов), которые адаптируют его под конкретную задачу.
- DR (Регулирование давления): Поддерживает постоянное давление в системе, что идеально для питания гидроинструмента.
- LR (Регулирование мощности): Защищает двигатель от перегрузки, автоматически снижая рабочий объем при превышении установленной мощности.
- HD/EP (Электрогидравлическое управление): Позволяет точно управлять насосом дистанционно с помощью электрических сигналов от джойстиков или бортового компьютера.
- Область применения
A7VO28 — это компактное, но мощное решение, которое идеально подходит для техники с ограниченным монтажным пространством, где требуется высокая удельная мощность.
Техника и модели:
- Колесные погрузчики: Atlas AR65, AR75.
- Колесные экскаваторы и перегружатели: Liebherr A900, A902; Sennebogen 305, 308; Fuchs MHL320, MHL331.
- Мини-экскаваторы: Terex Schaeff HR16, HR18; Wacker Neuson 6003, 6503; Hitachi EX100WD-3, EX100-2, EX120-2.
Основные виды техники:
- Строительная: мини-экскаваторы, компактные погрузчики, бетононасосы.
- Специальная: автокраны, тракторы, дорожные катки, буровые установки.
- Промышленная: гидростанции, металлообрабатывающие станки.
