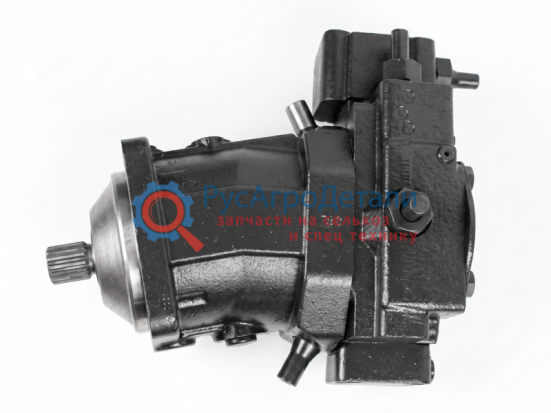

Гидронасос Bosch Rexroth A7VO107 — это яркий представитель линейки A7VO. Он создан для гидростатических систем с открытым контуром (Open Circuit) и, как и младшие модели серии, построен по проверенной временем схеме с изогнутой осью (Bent Axis). Отличительная черта 107-й модели в том, что она проектировалась как насос для машин средней и тяжелой категории, где критически важны не только высокая мощность, но и точное управление потоками масла.
Условное обозначение A7VO107 содержит ключевую информацию о типе устройства и его возможностях:
- A7V: Семейство аксиально-поршневых гидромашин, в данном случае — насосов (могут быть и гидромоторами).
- O: Указывает на работу в открытом гидравлическом контуре (Open Circuit). Это классическая схема, где насос забирает масло из бака, нагнетает его в систему, а после выполнения работы жидкость возвращается обратно.
- 107: Геометрический рабочий объем (Vg max), который составляет 107 см³ за один оборот вала.
Насос, как правило, выпускается в 63-й серии, что говорит о его современной и проверенной конструкции.
Технические характеристики:
| Параметр | Обозначение | Значение | Примечания |
|---|---|---|---|
| Тип насоса | Аксиально-поршневой, регулируемый | С изогнутой осью (Bent Axis) | |
| Тип гидроконтура | Открытый (Open Circuit) | ||
| Макс. рабочий объем | Vg max | 107 см³/об | Номинальный рабочий объем |
| Номинальное давление | pnom | 350 бар (35 МПа) | Основное рабочее давление |
| Максимальное давление | pmax | 400 бар (40 МПа) | Кратковременные пиковые нагрузки |
| Номинальная частота вращения | nnom | ≈ 2150 об/мин | Рекомендуемая рабочая скорость |
| Макс. частота вращения | nmax | 2200 об/мин | Предельно допустимая скорость |
| Номинальный расход | qv nom | ≈ 230 л/мин | Производительность при номинальных оборотах |
| Макс. мощность | P max | ≈ 134 кВт | При номинальном давлении и оборотах |
| Макс. крутящий момент | T max | ≈ 596 Н·м | При номинальном давлении и рабочем объеме |
| Масса | m | 49 кг | Вес агрегата в сборе |
В основе A7VO107 лежит проверенная технология с изогнутой осью (Bent Axis), которая вносит главный вклад в его надежность и долговечность.
Ключевые компоненты насоса:
- Вал и корпус: Прочный вал передает крутящий момент от двигателя к вращающейся группе, заключенной в чугунный корпус.
- Вращающаяся группа: Состоит из блока цилиндров и поршневой группы. Благодаря изогнутой оси, поршни при вращении совершают возвратно-поступательное движение, создавая всасывание и нагнетание.
- Распределительная шайба (клапанная плита): Неподвижный элемент, который попеременно соединяет вращающиеся цилиндры с всасывающей и напорной гидролиниями.
Принцип работы:
- Вращение вала приводит во вращение блок цилиндров и поршни.
- Благодаря изогнутой оси, при вращении поршни совершают возвратно-поступательное движение, которое создает всасывание и нагнетание.
- Плавно изменяя угол изгиба, можно менять ход поршней, а значит, и объем подаваемого масла (от 0 до 100%). Это и есть регулируемость насоса.
Ключевые особенности:
- Способность выдерживать высокие нагрузки и работать в тяжелых условиях.
- Высокий общий и объемный КПД, что снижает энергопотребление.
- Компактный, усиленный подшипниковый узел, рассчитанный на значительные радиальные и осевые нагрузки.
- Наличие опции "Long Life" — установка усиленных подшипников для работы со спецжидкостями и продления срока службы.
- Возможность агрегатирования с другими насосами через коробку отбора мощности (PTO, through-drive option) для создания многосекционных гидравлических станций.
Одним из главных преимуществ A7VO107 является его модульность и широкий выбор встроенных регуляторов (контроллеров). Это позволяет адаптировать насос под самые разные задачи.
| Тип управления | Код | Описание и применение |
|---|---|---|
| Регулятор давления | DR | Поддерживает постоянное давление в системе (например, для гидроинструмента). |
| Регулятор мощности | LR | Автоматически снижает производительность для защиты двигателя от перегрузки. Часто называется "гиперболическим" регулятором мощности. |
| Гидравлическое управление (с пилотным давлением) | HD | Управление от внешнего гидравлического сигнала (положительный контроль). |
| Load Sensing (LS) | LRD | Регулятор нагрузки, который позволяет насосу подавать ровно столько масла, сколько требуется потребителю, экономя топливо. |
| Электрогидравлическое управление | EP | Позволяет управлять насосом дистанционно с помощью электрических сигналов от джойстиков или бортового компьютера. |
Этот насос, благодаря своим параметрам и надежности, широко используется в различных видах тяжелой мобильной и индустриальной техники.
| Категория техники | Примеры производителей и моделей |
|---|---|
| Дорожно-строительная | Катки (Bomag, Hamm, Dynapac), асфальтоукладчики (Vogele), дорожные фрезы (Wirtgen). |
| Строительная и горная | Экскаваторы (в частности, гусеничные), бульдозеры, погрузчики. |
| Специальная | Бетононасосы (Schwing Stetter), буровые установки, подъемно-транспортное оборудование (краны). |
| Сельскохозяйственная | Тракторы, комбайны, лесозаготовительная техника. |
| Индустриальная | Прессы, металлургическое оборудование, гидростанции для промышленных установок. |
Также насос применяется в экскаваторах Caterpillar 320, 320B, E320B
