Описание

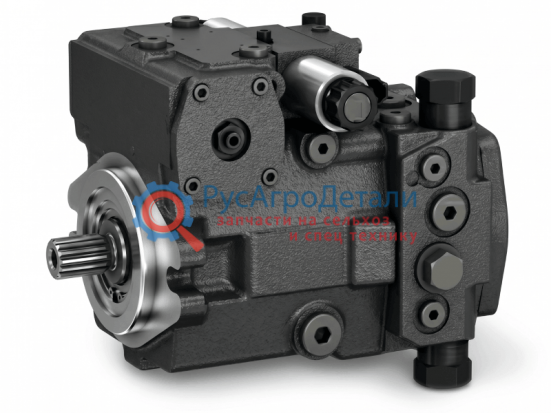

Гидронасос Bosch Rexroth A10VG63 — это регулируемый аксиально-поршневой агрегат с наклонным блоком (Swashplate). Он венчает линейку A10VG, обеспечивая максимальную производительность для самых требовательных гидростатических трансмиссий закрытого типа и выступая в роли мощного «сердца» тяжелой техники.
Обозначение A10VG63:
- A10V: Аксиально-поршневой насос переменного рабочего объема.
- G: Исполнение для закрытого контура (G = Geschlossener Kreis), где жидкость циркулирует по замкнутому кругу.
- 63: Геометрический рабочий объем (Vg max), составляющий 63 см³ за один оборот вала.
Технические характеристики:
| Параметры | Обозначение | Значение |
|---|---|---|
| Тип | Аксиально-поршневой, регулируемый, с наклонным блоком (Swashplate) | |
| Тип контура | Закрытый (Closed Circuit) | |
| Максимальный рабочий объем | Vg max | 63 см³ |
| Объем насоса подпитки | Vg Sp | 14.9 см³ (при p=20 бар) |
| Номинальное давление | pnom | 300 бар (30 МПа) |
| Максимальное рабочее давление | pmax | 350 бар (35 МПа) |
| Максимальное пиковое давление | ppeak | до 400 бар (40 МПа) |
| Макс. непрерывная частота | nmax cont. | ~3000 об/мин |
| Макс. ограниченная частота | nmax limited | ~3200 об/мин |
| Макс. прерывистая частота | nmax interm. | 3300–3600 об/мин |
| Максимальный расход | qv max | 189 л/мин |
| Мощность (при Δp=300 бар) | Pmax | ~94.5 кВт (расчетная) |
| Крутящий момент (при Δp=300 бар) | Tmax | 300 Н·м (расчетный) |
| Вес (зависит от модификации) | m | ~39 кг |
| Диапазон вязкости рабочей жидкости | 10…1000 мм²/с | |
| Температура окружающей среды | от -40°C до +60°C | |
| Температура рабочей жидкости | от -15°C до +80°C |
⚙️ Ключевые особенности конструкции и систем
- Насос подпитки: Как и у других насосов серии A10VG, здесь есть встроенный насос подпитки, необходимый для питания системы управления, компенсации утечек и поддержания минимального давления в контуре (объем подпитки: 14.9 см³/об).
- Система защиты: Насос оснащен встроенными предохранительными клапанами на портах высокого давления, которые также выполняют функцию подпиточных клапанов. Это необходимо для того, чтобы избежать кавитации при сбросе давления и защитить гидросистему от пиковых нагрузок. Также есть клапан ограничения давления насоса подпитки.
- Гибкость настройки: Доступно множество опций управления для адаптации к конкретной машине (например, гидравлическое (HW), электрическое (EP3, EP4) или ручное управление).
- Область применения
Насос A10VG63 широко используется в тяжелой технике, где требуется надежный и мощный гидростатический привод для асфальтоукладчиков, дорожных катков, фрез, комбайнов, телескопических погрузчиков и другой спецтехники.
| Тип техники | Примеры моделей / применение |
|---|---|
| Асфальтоукладчики | Vogele Super 2100-3, Vogele Super 2200-3 |
| Дорожные фрезы | Wirtgen W2000, W2200, W2500 |
| Дорожные катки | Bomag BW177AD, Dynapac CC5220, Hamm HD120, Volvo DD140 |
| Сельхозтехника | Комбайны Claas Lexion 570, John Deere T660, New Holland CR8.90, Case IH 2388 |
| Спецтехника (разное) | Телескопический погрузчик JCB 505-20TC / 525-60, подметально-уборочная машина Johnston CN 101, вилочные погрузчики |
Характеристики
Модель
Combilift C4800, Combilift C4000, Vogele Super 2100-3/2200-3, Wirtgen W2000/W2200/W2500,Bomag BW177AD, Dynapac CC5220, Hamm HD120, Volvo DD140, Комбайны Claas Lexion 570, John Deere T660, New Holland CR8.90, Case IH 2388, CB 505-20TC / 525-60, Johnston C
Каталожный номер
A10VG63
Производитель
Bosch Rexroth
Страна производства
Германия
Гарантия производителя
Да
Направление вращения
Реверсивное
Исполнение выходного вала
Шлицевое
Вес
39 кг
