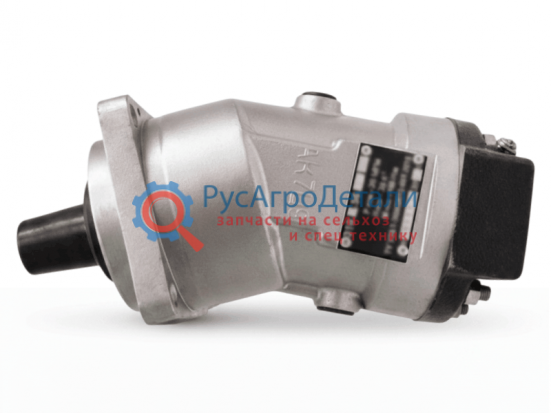

Гидронасос 310.56.04.06 — это надёжный нерегулируемый аксиально-поршневой насос из 310-й серии. Модель относится к компактному и производительному типоразмеру 56 (рабочий объём 56 см³) и обладает ключевыми конструктивными особенностями — шлицевым исполнением вала и левым направлением вращения. Он зарекомендовал себя как эффективный источник гидравлической энергии для широкого спектра спецтехники.
Расшифровка названия:
Маркировка модели 310.56.04.06 содержит всю ключевую информацию о конструкции насоса:
- 310: Принадлежность к базовой серии унифицированных аксиально-поршневых гидромашин.
- 56: Ключевой параметр — рабочий объём 56 см³/об (типоразмер).
- 04: Этот индекс указывает на конструктивное исполнение вала — шлицевое (по ГОСТ 6033-80) и его левое направление вращения.
- 06: Завершающая часть кода, которая фиксирует тип подсоединения трубопроводов — 2 фланца на торце.
Сферы применения:
Благодаря своей компактности, надёжности и высоким рабочим характеристикам, гидронасос 310.56.04.06 востребован в гидросистемах разнообразной техники, где требуется левое вращение и шлицевое исполнение вала. Основные области применения включают:
- Строительно-дорожная и коммунальная техника: Автогрейдеры (ДЗ-98, ДЗ-180), фронтальные погрузчики, катки (ДУ-98, ДУ-99, ДУ-100), экскаваторы, коммунальные машины (КМ, ДМ).
- Грузоподъёмная техника: Автомобильные краны, в том числе серии КС.
- Буровое и специальное оборудование: Буровые установки, манипуляторы, шахтное оборудование, универсальные насосные агрегаты УНА.
- Гидроманипуляторы и лесозаготовительная техника: Лесовозы, ломовозы, погрузчики на базе экскаватора.
- Мобильные установки: Работа в открытых и закрытых гидросхемах стационарных и мобильных установок.
Аналоги и взаимозаменяемость:
При необходимости замены гидронасоса 310.56.04.06 можно использовать следующие совместимые модели:
- Отечественные аналоги: МН0.56/32.4 (прямой аналог), 410.56-06.02У1, 210.20.12.21Б, 410.56-04.00, А1-56/25.04М.
- Зарубежные аналоги: Rexroth A2FO 55.
Технические характеристики:
| Параметры | Значение |
|---|---|
| Тип насоса | Нерегулируемый, аксиально-поршневой |
| Рабочий объём (Vg), см³/об | 56 |
| Направление вращения вала | Левое |
| Исполнение вала | Шлицевое, 30 мм, 14 шлицов |
| Параметры вала (шлицы) | 1 Эв30х2х14S3аХ по ГОСТ 6033-51 |
| Монтажный фланец | ISO 3019/2, 4 отверстия |
| Расположение рабочих каналов | 2 фланца на торце |
| Присоединение рабочих каналов | рабочая линия A — ⌀22, линия всасывания S — ⌀30 |
| Угол наклона блока цилиндров | 25° |
| Давление нагнетания (P) | |
| – номинальное (Pnom) | 20 МПа |
| – максимальное рабочее (Pmax) для типа 310.3 | 35 МПа |
| – максимальное рабочее (Pmax) для типа 310.4 | 40 МПа |
| Частота вращения вала (n) | |
| – минимальная (nmin) | 400 об/мин |
| – номинальная (nnom) | 1800 об/мин |
| – максимальная (nmax) | 2500 об/мин (при 0,08 МПа) |
| – предельная (npeak) | 3750 об/мин (при 0,2 МПа) |
| Подача (Q) | |
| – минимальная (Qmin) | 22,4 л/мин |
| – номинальная (Qnom) | 84,0 л/мин |
| – максимальная (Qmax) | 140,0 л/мин |
| – предельная (Qpeak) | 210,0 л/мин |
| Потребляемая мощность (N) | |
| – номинальная (Nnom) | 46,66 кВт |
| – максимальная (Nmax) для типа 310.3 | 81,66 кВт |
| – максимальная (Nmax) для типа 310.4 | 93,33 кВт |
| Крутящий момент приводной (T) | |
| – номинальный (Tnom) | 187,63 Н·м |
| – максимальный (Tmax) для типа 310.3 | 328,36 Н·м |
| – максимальный (Tmax) для типа 310.4 | 375,38 Н·м |
| Коэффициент подачи | 0,95 |
| КПД (полный) | 91 % |
| КПД (гидромеханический) | 96 % |
| Масса (без жидкости) | 19 кг |
| Рекомендуемая вязкость масла | 20-35 мм²/с (сСт) |
| Температура рабочей жидкости | от -25°C до +75°C |
| Климатическое исполнение | Умеренный и холодный климат, размещение на открытом воздухе |
