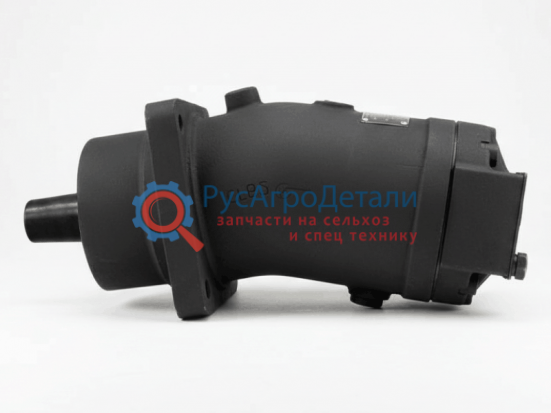

Гидронасос 310.224А.03.02У1 правого вращения относится к аксиально-поршневым нерегулируемым гидромашинам. В конструкциях такого типа ось вращения блока цилиндров расположена под углом к оси приводного вала, что обеспечивает возвратно-поступательное движение поршней . Нерегулируемый тип означает, что рабочий объем насоса остается постоянным, а количество подаваемой жидкости регулируется только изменением частоты вращения привода .
Для модели 310.224А.03.02У1 это означает:
- 03 — исполнение с правым направлением вращения и шпоночным валом
- 02 — экспортное исполнение для умеренного климата
- У1 — климатическое исполнение для районов с умеренным климатом (работоспособность при температуре окружающей среды от –45°С до +40°С)
- Правое вращение — при взгляде на вал насоса со стороны привода, вал вращается по часовой стрелке
- Шпоночный вал — обеспечивает надежную передачу крутящего момента при высоких нагрузках
- Высокий рабочий объем (224 см³) — обеспечивает значительную производительность (95,3 л/мин при номинальной частоте вращения)
- Климатическое исполнение У1 — для работы в умеренном климате
Благодаря высокому рабочему объему (224 см³) и способности работать при давлении до 32 МПа, насос 310.224А.03.02У1 находит широкое применение в тяжелой технике :
| Отрасль | Примеры техники |
|---|---|
| Строительно-дорожная | тяжелые экскаваторы, бульдозеры, автогрейдеры, фронтальные погрузчики большой грузоподъемности |
| Горнодобывающая | карьерные самосвалы, буровые установки, шахтное оборудование |
| Сельскохозяйственная | мощные тракторы, самоходные комбайны |
| Коммунальная техника | тяжелые подметально-уборочные машины, снегоочистители |
| Лесная промышленность | харвестеры, форвардеры, лесопогрузчики |
| Специальная техника | автокраны большой грузоподъемности, гидравлические прессы, металлургическое оборудование |
Основные параметры гидронасоса 310.224А.03.02У1 приведены в таблице ниже:
| Параметры | Значение |
|---|---|
| Рабочий объем Vg, см³/об | 224 |
| Частота вращения, об/мин | — |
| — номинальная | 1500 |
| — максимальная | 2000 |
| Давление на входе, МПа | 0,07 |
| Давление дренажа, МПа | 0,08 |
| Давление на выходе (номинальное), МПа | 20 |
| Давление на выходе (максимальное), МПа | 32 |
| Подача (расход), л/мин | 95,3 |
| Потребляемая мощность, кВт | 76,1 |
| Крутящий момент, Нм | 205,2 |
| Масса, кг | 95 |
| Направление вращения вала | правое |
| Исполнение выходного вала | шпоночное |
Характеристики
Каталожный номер
310.224А.03.02У1
Страна производства
Россия
Гарантия производителя
Да
Направление вращения
Правое
Исполнение выходного вала
Шпоночное
Вес
95 кг
