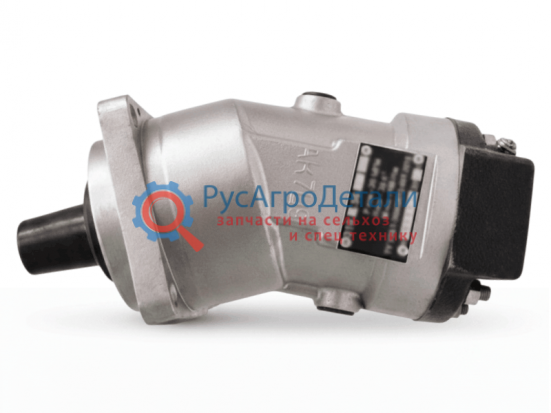

Гидронасос 310.2.56.03.06 — это надёжный нерегулируемый аксиально-поршневой насос из 310-й серии. Модель относится к компактному и производительному типоразмеру 56 (рабочий объём 56 см³) и обладает ключевыми конструктивными особенностями — шлицевым исполнением вала и правым направлением вращения. Он зарекомендовал себя как эффективный источник гидравлической энергии для широкого спектра спецтехники.
Расшифровка названия:
Маркировка модели 310.2.56.03.06 содержит всю ключевую информацию о конструкции насоса:
- 310: Принадлежность к базовой серии унифицированных аксиально-поршневых гидромашин.
- .2: Индекс конструктивного исполнения, который, согласно структурной схеме, подразумевает наличие шарикоподшипников в узле вала и латунного блока цилиндров, что характерно для стандартных версий этой серии.
- 56: Ключевой параметр — рабочий объём 56 см³/об (типоразмер).
- 03: Этот индекс указывает на конструктивное исполнение вала — шлицевое (по ГОСТ 6033-80) и его правое направление вращения.
- 06: Завершающая часть кода, которая фиксирует тип подсоединения трубопроводов — 2 фланца на торце.
Сферы применения:
Благодаря своей компактности, надёжности и высоким рабочим характеристикам, гидронасос 310.2.56.03.06 востребован в гидросистемах разнообразной техники, где требуется правое вращение и шлицевое исполнение вала. Основные области применения включают:
- Строительно-дорожная и коммунальная техника: Автогрейдеры, фронтальные погрузчики, экскаваторы (ЭО-5124А, ЭО-5126, ЕА-17), бульдозеры-погрузчики (ДЗ-133), траншеекопатели (ЭТР-224А, ЭТР-223А, ДЗ-133 ЭЦ), асфальтоукладчики (АК-7,5).
- Грузоподъёмная техника: Автомобильные и гусеничные краны (КС-4575, КС-4574, КС-3575А, КГС-28.01, EK-8, EK-6, КТА-14.02, КТА-14.04, КТА-14.05, МКТ-20.01, МКТ-20).
- Железнодорожная и специальная техника: Щебнеочистительные машины (ЩОМ-4М), выправочные подбивочно-отделочные машины (ВПО-3-3000), планировщики балласта, шлаковозы (БелАЗ-7920).
- Буровое и горно-шахтное оборудование: Буровые установки, манипуляторы, шахтное оборудование, универсальные насосные агрегаты (УНА).
- Сельскохозяйственная и специальная техника: Тракторы (HI-65S/T-150К), битумощебнераспределители (Д-701).
Аналоги и взаимозаменяемость:
При необходимости замены гидронасоса 310.2.56.03.06 можно использовать следующие совместимые модели:
- Отечественные аналоги: МН2.56/32.3 (прямой аналог с правым вращением и шлицевым валом), 410.56-05.02 (Стройгидравлика), 210.56.12.12.
- Зарубежные аналоги: Rexroth A2FO 55.
- Аналоги 310-й серии: Гидромашины серии BF10 также позиционируются как точные аналоги 310-й серии.
Технические характеристики:
| Параметры | Значение |
|---|---|
| Тип насоса | Нерегулируемый, аксиально-поршневой |
| Рабочий объём (Vg), см³/об | 56 |
| Направление вращения вала | Правое |
| Исполнение вала | Шлицевое, 35 мм, 16 шлицов |
| Параметры вала (шлицы) | 35×f7×2×9g по ГОСТ 6033-80 |
| Монтажный фланец | ISO 3019/2, 4 отверстия |
| Расположение рабочих каналов | 2 фланца на торце |
| Присоединение рабочих каналов | рабочая линия A — ⌀22, линия всасывания S — ⌀30, отверстия М8 |
| Угол наклона блока цилиндров | 25° |
| Давление нагнетания (P) | |
| – номинальное (Pnom) | 20 МПа |
| – максимальное рабочее (Pmax) для типа 310.3 | 35 МПа |
| – максимальное рабочее (Pmax) для типа 310.4 | 40 МПа |
| Частота вращения вала (n) | |
| – минимальная (nmin) | 400 об/мин |
| – номинальная (nnom) | 1800 об/мин |
| – максимальная (nmax) | 2500 об/мин (при 0,08 МПа) |
| – предельная (npeak) | 3750 об/мин (при 0,2 МПа) |
| Подача (Q) | |
| – минимальная (Qmin) | 22,4 л/мин |
| – номинальная (Qnom) | 84,0 л/мин |
| – максимальная (Qmax) | 140,0 л/мин |
| – предельная (Qpeak) | 210,0 л/мин |
| Потребляемая мощность (N) | |
| – номинальная (Nnom) | 46,66 кВт |
| – максимальная (Nmax) для типа 310.3 | 81,66 кВт |
| – максимальная (Nmax) для типа 310.4 | 93,33 кВт |
| Крутящий момент приводной (T) | |
| – номинальный (Tnom) | 187,63 Н·м |
| – максимальный (Tmax) для типа 310.3 | 328,36 Н·м |
| – максимальный (Tmax) для типа 310.4 | 375,38 Н·м |
| Коэффициент подачи | 0,95 |
| КПД (полный) | 91% |
| КПД (гидромеханический) | 96% |
| Масса (без жидкости) | 19 кг |
| Рекомендуемая вязкость масла | 20-35 мм²/с (сСт) |
| Температура рабочей жидкости | от -25°C до +75°C |
| Температура окружающей среды | от -40°C до +50°C (умеренный и холодный климат) |
| Климатическое исполнение | Умеренный и холодный климат, размещение на открытом воздухе |
