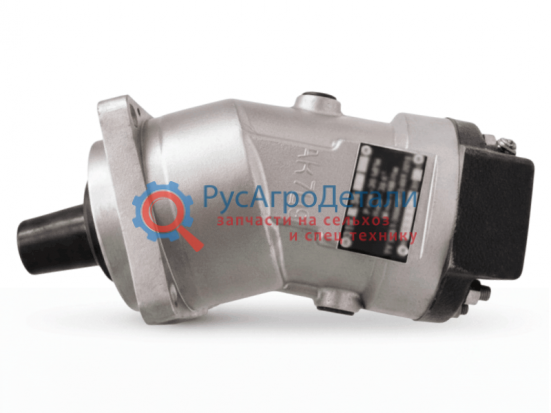

Гидронасос 310.12.05.00 — это компактный и надёжный нерегулируемый аксиально-поршневой насос, представляющий собой одну из младших моделей в линейке типоразмеров знаменитой 310-й серии. Он отличается очень малым рабочим объёмом — всего 11,6 см³. Ключевыми конструктивными особенностями данной модели являются шпоночное исполнение вала и правое направление вращения.
Расшифровка названия:
Маркировка модели 310.12.05.00, на первый взгляд лаконичная, содержит всю ключевую информацию о конструкции и назначении насоса. Согласно структурной схеме обозначения, принятой для 310-й серии, каждая цифра имеет своё значение:
- 310: Указывает на принадлежность к обширному и хорошо зарекомендовавшему себя семейству унифицированных аксиально-поршневых гидромашин.
- 12: Ключевой параметр — типоразмер, который определяет рабочий объём насоса в 11,6 см³/об.
- 05: Первая цифра пары («5») определяет, что это гидронасос с правым вращением и шпоночным валом.
- 00: Завершающая часть кода, указывающая на конкретное конструктивное исполнение или комплектацию.
Сферы применения:
Благодаря своей компактности, надёжности и высоким рабочим характеристикам, гидронасос 310.12.05.00 востребован в гидросистемах разнообразной техники, где требуется правое вращение и шпоночное исполнение вала:
- Экскаваторная техника: Экскаваторы ЭО-3323, ЭО-4124, ЭО-4225, ЕК-12, ЕК-14, ЕК-18, ЭО-5124, ЭО-5126, ЭО-43211, ЭО-33211, ЭО-4225А-06.
- Строительно-дорожная техника: Автогрейдеры, фронтальные погрузчики, бульдозеры, коммунальная и дорожная техника.
- Коммунальная и специальная техника: Краноманипуляторная установка ИМ-20 на шасси МТЗ-80, ЛТЗ-80, агрегат для наземного ремонта водоводов АНРВ на шасси УРАЛ-4320-1922-40, агрегат ремонта коммунальных систем КоБРА, самопогрузчик промышленный ПС-1,6.
- Грузоподъёмная и сельскохозяйственная техника: Автокраны серии КС, гусеничные краны, комбайны, тракторы.
- Буровое и специальное оборудование: Буровые установки и машины.
Аналоги и взаимозаменяемость:
При необходимости замены гидронасоса 310.12.05.00 можно использовать следующие совместимые модели, как отечественного, так и зарубежного производства:
- Отечественные аналоги: МГ3.12/32.5.А (прямой аналог Шахтинского завода Гидропривод), ГМН 3.12/05.05, 410.12.05, А2-12/20.05.
- Зарубежные аналоги: Bosch Rexroth A2FO12.
Технические характеристики:
| Параметры | Значение |
|---|---|
| Тип насоса | Нерегулируемый, аксиально-поршневой |
| Рабочий объём (Vg), см³/об | 11,6 |
| Направление вращения вала | Правое |
| Исполнение вала | Шпоночное, диаметр 20 мм (ГОСТ 23360-78) |
| Монтажный фланец | ISO 3019/2, 4 отверстия |
| Тип рабочих каналов | 2 резьбовых отверстия на торце (отвод под 25° к оси вала) |
| Давление нагнетания (P) | |
| – номинальное (Pnom) | 20 МПа |
| – максимальное рабочее (Pmax) для типа 310.3 | 32 МПа |
| Частота вращения вала (n) | |
| – минимальная (nmin) | 50 об/мин |
| – номинальная (nnom) | 2400 об/мин |
| – максимальная (nmax) | 4000 об/мин (при 0,08 МПа) |
| – предельная (npeak) | 6000 об/мин (при 0,2 МПа) |
| Подача (Q) | |
| – минимальная (Qmin) | 4,64 л/мин |
| – номинальная (Qnom) | 27,84 л/мин |
| – максимальная (Qmax) | 46,40 л/мин |
| – предельная (Qpeak) | 69,60 л/мин |
| Потребляемая мощность (N) | |
| – номинальная (Nnom) | 15,46 кВт |
| – максимальная (Nmax) | 24,74 кВт |
| Крутящий момент приводной (T) | |
| – номинальный (Tnom) | 38,86 Н·м |
| – максимальный (Tmax) | 62,19 Н·м |
| Коэффициент подачи | 0,95 |
| КПД (полный) | 91 % |
| КПД (гидромеханический) | 96 % |
| Масса (без жидкости) | 5 кг |
